Проект MeshUnit является тематическим направлением работ, выполняемых в научно-образовательном центре «Математическое моделирование и прикладное программирование» ЮУрГУ.

Основными направлениями являются:

  1. Разработка программных модулей построения вычислительных сеток;
  2. Создание 3D моделей в сплайновом и дискретном (сеточном) представлении;
  3. Выполнение инженерных расчетов и численное моделирование.



Решения

Создание 3D моделей по эскизам/рисункам/чертежам заказчика. Решения предоставляются с необходимой степенью детализации. Возможно создание набора моделей с различными уровнями детализации для одного объекта. Разрабатываемые модели - топологически корректные, без самопересечений и разрывов поверхности, пригодные для использования на станках ЧПУ. Возможна адаптация моделей для расчетов в пакетах инженерного анализа.

Проверка и исправление 3D моделей. Проверка моделей заказчика на наличие топологических ошибок (самопересечения/несвязности/незамкнутости) и исправление этих ошибок.  Построение высококачественных (для целей визуализации/рендеринга/редактирования), равномерных треугольных и преимущественно-четырехугольных сеток, учитывающих топологические особенности модели. Степень детализации и аппроксимации сеток может варьироваться в широких пределах.

Построение поверхностных и объемных расчетных сеток, пригодных к использованию в пакетах инженерного анализа. Расчетные сетки адаптированы к кривизне и топологическим ребрам поверхности. Построение расчетных сеток выполняется для моделей, созданных в пакетах твердотельного моделирования или по эскизам/рисункам/чертежам.

Выполнение конечно-элементных инженерных расчетов и анализ поведения систем на основе численного моделирования на лицензионном программном обеспечении. Выполнение расчетов производится на серверах НОЦ или на суперкомпьютерном комплексе ЮУрГУ.

Продукты

Программный модуль MeshUnit

Автоматическое построение трехмерных поверхностных и объемных расчетных сеток следующего типа:
Tri – поверхностная треугольная,
Quad – поверхностная преимущественно-четырехугольная, целевой элемент – четырехугольник, допускается наличие треугольных элементов,
Tet – тетраэдральная,
Hex – преимущественно-гексаэдральная, целевой элемент - гексаэдр, допускается наличие тетраэдров, призм и пирамид (в галерее тетраэдры отмечены синим цветом, гексаэдры - белым, призмы - зеленым, пирамиды - красным).

Исходным объектом при построении сетки является триангулированная поверхность (фасетка), получаемая из программ твердотельного моделирования.

Примеры сеток различных типов:

Tri
Quad
Tet
Hex



Галерея


Крышка автомобильного генератора

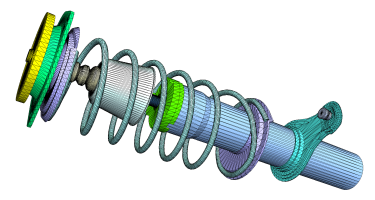

Фрагмент подвески легкового автомобиля
TrinkleWheel



Контакты

Директор НОЦ ММиПП ЮУрГУ, к.ф.-м.н
Владимир Васильевич КОМОСКО
vkomosko[at]yandex[dot]ru, komosko[at]mail.vega-int[dot]ru
Телефон: (8-35146)-30383
Факс: (8-35146)-30383
Моб. тел.: 89028649200

Руководитель проекта
Заместитель директора НОЦ ММиПП ЮУрГУ по НИОКР, к.ф.-м.н
Александр Владимирович СКОВПЕНЬ
alex.skovpen[at]gmail[dot]com
