Исследовательский комплекс натурного моделирования и оптимизации

Назначение

Комплекс предназначен для решения следующих исследовательских и прикладных задач:

Мониторинг параметров инженерных систем тепло-, водо-, электроснабжения и освещения зданий.
Оперативный контроль и управление режимами работы локальных систем автоматического регулирования потребления ресурсов.
Архивирование, хранение, обработка и предоставление пользователям ретроспективных данных о параметрах и режимах потребления ресурсов.
Обеспечение системной интеграции программно-технических средств учета, регулирования, диспетчерского управления и оперативного анализа различных типов и производителей.

Возможности

Комплекс позволяет осуществлять:

автоматическое поддержание температурного графика теплоносителя, подаваемого в системы теплопотребления зданий, с учетом температуры наружного воздуха, времени суток, рабочего календаря и тепловой инерции здания;
приготовление и подача воды в систему горячего водоснабжения (ГВС), автоматическое поддержание необходимой температуры ГВС;
обеспечение циркуляции теплоносителя в системе отопления;
обеспечение циркуляции воды в системе ГВС;
измерение и контроль параметров теплоносителя, поступающего в систему отопления здания и возвращаемого из системы отопления здания в тепловую сеть источника теплоснабжения;
защита систем отопления и ГВС от превышения допустимых норм параметров теплоносителя;
автоматическое управление насосами, автоматическое включение резервных насосов, защита насосов от заиливания в летний период, защита от "сухого" хода;
дистанционный контроль и корректировку параметров регулирования;
дистанционный автоматизированный сбор информации о потреблении энергоресурсов;
оповещение об аварийных и нештатных ситуациях на объектах;
оперативный анализ энергетической эффективности и оптимизации теплоснабжения конкретных потребителей, групп потребителей, сетей теплоснабжения, выявление наиболее неблагополучных в плане энергоэффективности объектов, оценка эффекта от проводимых мероприятий по энергосбережению.

Особенности и преимущества

Управляющие контроллеры имеют интерфейсы для объединения в единую автоматизированную информационно-измерительную систему. Наличие программного обеспечения АСДУ «ПолиТЭР» позволяет проводить круглосуточный мониторинг работы приборов, анализ полученных данных в реальном времени, архивирование полученных значений в базу данных Oracle Database для последующей обработки; это позволяет ставить с использованием данного комплекса эксперименты любой длительности и степени сложности.

Состав (укрупненно)

Комплекс изготовлен как блочно-модульная конструкция, заводской степени готовности. Комплекс состоит из следующих технологических модулей:

Модуль регулирования и учета тепловой энергии на отопление здания (далее, модуль Отопления).
Модуль приготовления и регулирования горячего водоснабжения здания (далее, модуль ГВС).
Модуль автоматизированного управления технологическими параметрами теплоснабжения здания (далее, модуль АСУ).
Модуль системы воздушного отопления зданий.
Функциональный модуль анализа энергетической эффективности и оптимизации теплоснабжения зданий (далее, модуль Анализа).

Подключение Комплекса к внешним сетям теплоснабжения зданий должно производиться посредством модулей ввода и учета тепловой энергии, установленных на объектах и имеющих в своей структуре соответствующие устройства подключения

Общие сведения:

Обозначение	–
Изготовитель	Изготовители оборудования: – Danfoss, Дания (контроллеры, приводы, запорная арматура) – Wilo, Германия (насосы) – Alfa Laval, Швеция (теплообменники) Изготовитель модулей (сборка): ЗАО РПК «Системы управления», г. Челябинск, Россия.
Месторасположение	Комплекс зданий ЮУрГУ, в т.ч. в здании НИИЦС.
Контактная информация	Главный инженер ФГБОУ ВПО ЮУрГУ Леухин Евгений Иванович Тел.: (351) 267-94-10 Зам. руководителя ПНР 1 НИУ Шнайдер Дмитрий Александрович Тел.: (351) 267-93-69, 231-61-92

Основные технические характеристики:

Количество модулей регулирования и учета тепловой энергии на отопление	11
Количество модулей приготовления и регулирования горячего водоснабжения	9
Температурный график тепловых сетей	95/70 °С
Давление в тепловой сети в отапливаемый период: – подающий трубопровод – обратный трубопровод	0,56 ± 10% МПа 0,2 ± 10% МПа
Давление в тепловой сети в отапливаемый период: – подающий трубопровод – обратный трубопровод	0,66 ± 10% МПа 0,6 ± 10% МПа
Суммарная проектная нагрузка	8,9 Гкал/ч
Верхний предел допускаемой основной погрешности технологгических измерений	±2.5%.
Режим работы	Круглосуточный круглогодичный
Виды учета:	Многоканальный учет всех парамтеров тепловой энергии (ввод в здание, расходы на отопление, вентиляцию, нагрев ГВС и т.п.). Учет воды в системах ХВС и ГВС.
Виды регулирования:	Регулирование параметров отопления и ГВС: – автоматическое по температурным графикам – автоматизированное удаленное (посредством экрана оператора АСДУ «ПолиТЭР») – автоматизированное локальное (с пульта контроллера) – ручное Коррекция температурных графиков: – автоматическое по пользовательским алгоритмам любой сложности – автоматизированное удаленное (посредством экрана оператора АСДУ «ПолиТЭР») – автоматизированное локальное (с пульта контроллера)
АСУ ТП	АСДУ «ПолиТЭР» (приобретена с АУИИС ЮУрГУ)
База данных	Oracle Database 10g (приобретена с АУИИС ЮУрГУ)

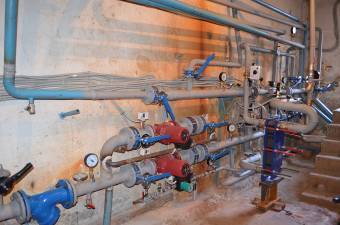

Автоматизированный индивидуальный тепловой пункт здания

Шкаф управления

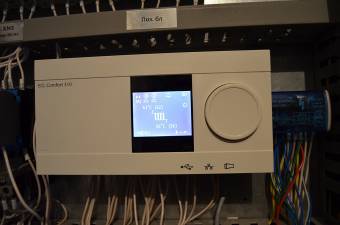

Контроллер Danfoss ECL Comfort

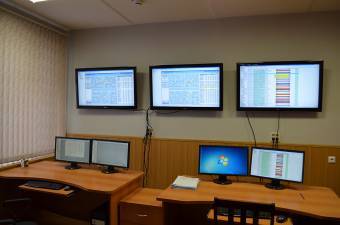

Диспетчерский пункт управления (создан в рамках приоброетения АУИИС ЮУрГУ)

Исследовательский комплекс натурного моделирования и оптимизации режимов теплоснабжения зданий
